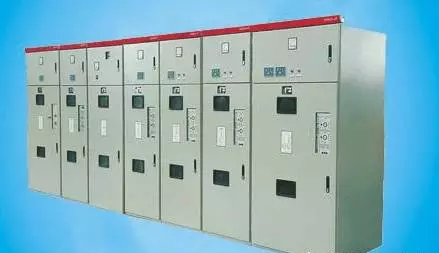

低压开关柜的功能：

1.电能分配转换

2.电动机控制（又称马达控制）

3.无功功率补偿

4.保护人身防止触电(直接和间接接触)

5.保护设备防止免受外界环境影响

低压开关柜的三大重要标准：

GB7251.1

《低压成套开关设备和控制设备》

第一部分：型式试验和部分型式试验成套设备

IEC60439.1

《低压成套开关设备和控制设备》

第一部分：型式试验和部分型式试验成套设备

GB/T 15576-2008

《低压成套无功功率补偿装置》

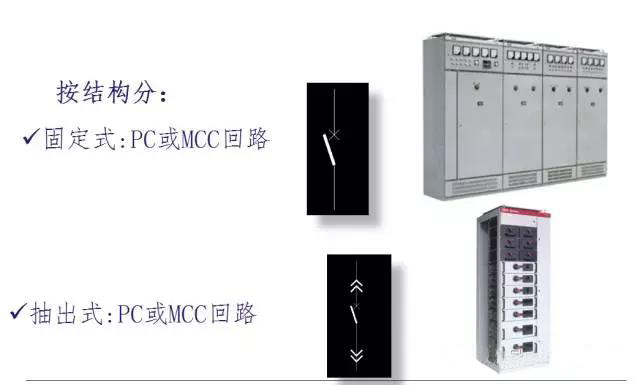

按用途分：

配电用:馈电柜 (PC:Power  Center)

控制用:马达控制柜 (MCC: Motor Control Center)

补偿用:如无功功率补偿柜  (电容器柜）

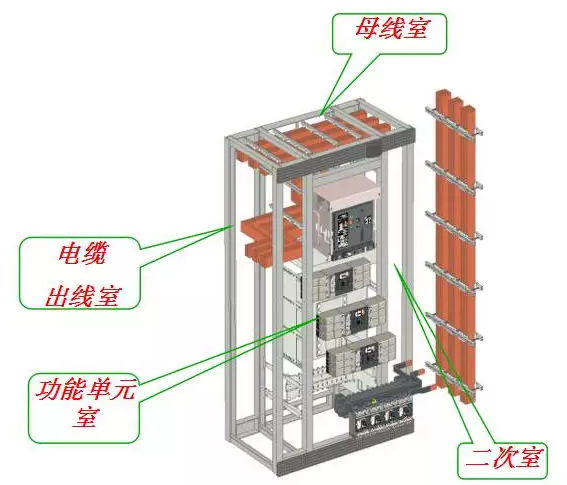

１、隔室

定义：为保护人身和设备安全，将开关柜独立划分成几个隔室的不同方式

隔室分类：

母线室：包括水平母线室

与垂直母线室

功能单元室(开关隔室)

电缆出线室：包括电缆室

二次设备室

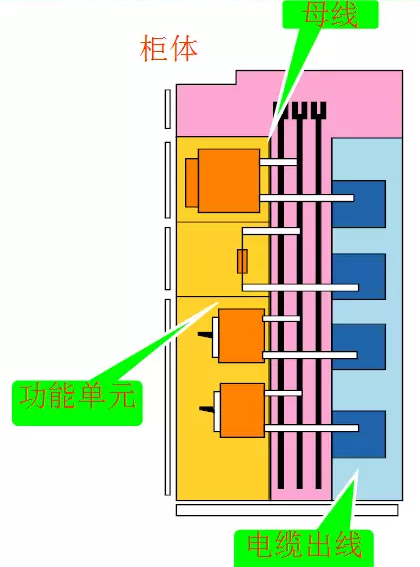

低压开关柜的主要组成部分

柜体：开关柜的外壳骨架及内部的安装、支撑件

母线：一种可与几条电路分别连接的低阻抗导体

功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）

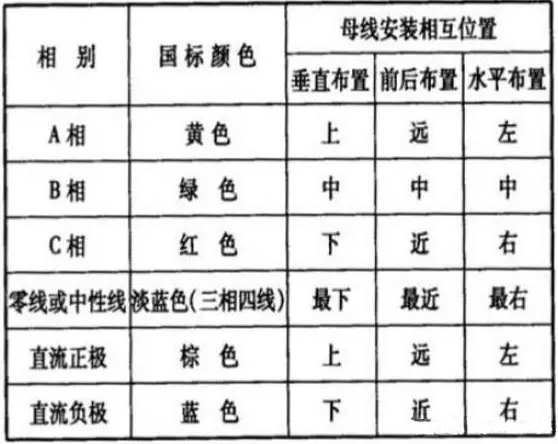

开关柜母线相序位置与国标色彩对照如表

柜体接地母线：黄绿色相间；

柜内母线的安插

（1）按垂直或者水平“一”字形： 如GG1A-12F、GBC-40.5中的柜顶主母线安插结构。

（2）按“品”字形： 如KYN28A-12，KYN10-40.5中的主母线安插结构。

 2.4 载流量受影响的因素

（1）安插方式： 竖放和横放， 竖放的动不变电流值要比横放时大。

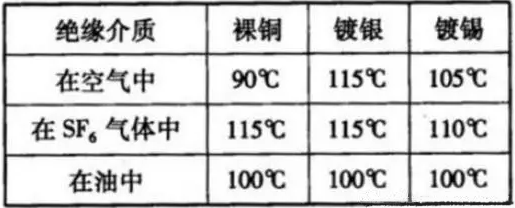

（2）环境温度。（表2为裸母线承受的无上温度值。）

母线颠末镀银或者镀锡处理后其耐高温机能有所提高。

    （3）母线的材质：铜；铝；钢其中铜的导电率无上，不异剖平面或者物体表面的大时它的载流量最大；而钢最小，经常使用于PT回路或者避雷器回路中。

    （4）母线的根数：多根母线平列安插使用时，其散热前提比单根要差患上多。

例如：LMY100X10的电流试验值：单根载流量是1728A/1(作基准)；双根安插时，载流量是2558A/1.48； 叁根安插时，载流量是3181A/1.84；四根安插时，载流量是3622A/2.09。

（5）散热前提：开启式开关柜要比封闭式开关柜中使用的母线载流量要大，带空调的变电所要比没有带空调的要好。
